濟南市鴻慷機電設備有限公司位于交通便利的泉城濟南，是全球生產滾動軸承和直線運動產品的領導企業---德國舍弗勒集團在山東的授權代理商。公司專營舍弗勒集團旗下兩大品牌德國INA軸承和德國FAG軸承，是一家順應經濟發展需要而誕生的專業化新型高端軸承公司。多年來一直從事軸承的銷售和售后技術支持，在機械行業技術方面有著非常豐富的經驗，今天濟南鴻慷機電進口軸承專家為大家介紹一下軸承圖紙的有關術語。

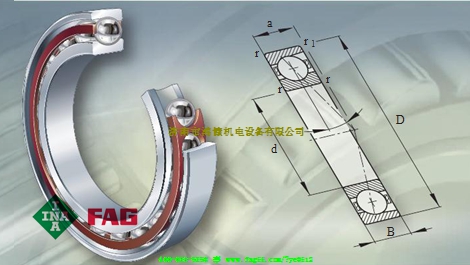

  軸承圖紙有關術語：

  代號或件號 CODE 或 ITEM

  名稱 NAME

  數量 QUANTITY（空間不夠也可縮寫成Q＇TY)

  材料 MATERIAL

  規格 SPECIFICATION 或 SIZE

  尺寸 DIMENSION

  圖號 DRAWING NO. (DWG. NUMBER)

  總（裝配）圖 ASSEMBLY DRAWING (ASS＇Y DRAWING)

  祥圖 DETAIL DRAWING

  比例 SCALE

  重量 WEIGHT

  設計 CREATED BY

  繪圖 DRAWN BY

  校對 COLLATED BY

  工藝 TECHNOLOGY

  標準化 STANDARDIZED BY

  批準 APPROVED BY

  審核 CHECKED BY

  日期 DATE

  標記 MARKER

  處數 REVISE

  更改文件號 REVERSION

  簽字 SIGNATURE

  1. 基本額定載荷Cr=30.8KN，Cor=34KN BASIC RATING LOAD Cr=30.8KN, Cor=34KN

  2. 在100N載荷下測量軸向游隙0.05-0.09 AXIAL CLEARANCE UNDER MEASURING LOAD 100N 0.05-0.09

  3. 油脂：SHELL ALANIA RL3，總注入量6.5-8.0g GREASE TYPE SHELL ALANIA RL3, 6.5-8.0g TOTALLY

  4. 軸承旋轉應平穩，靈活，無阻滯現象。 THE ROTATION OF BEARING SHALL BE SMOOTHLY WITHOUT BEING BLOCKED

  5. 兩內圈內孔直徑差不超過0.006mm。 BORE DIAMETER OF INNER RINGS MUST BE EQUAL WITHIN 0.006mm.

  6. 滾動體中心￠50.5mm，兩排滾動體間距17。 PITCH DIAMETER OF BALL SET IS ￠50.5mm, DISTANCE BETWEEN THE CENTRE OF TWO ROW BALLS IS 17mm

  7. 僅在外圈帶導向槽一側的同側內圈蝕刻刻字￠42.8mm，字高1.2mm。 MARKING ONLY ON INNER RING FROM THE SAME SIDE OF THE OUTER RING WITH THE SPECIAL CHAMFER AS ￠42.8mm, HIGH 1.2mm

  8. 接觸角 35° + 5° CONTACT ANGLE IS 35° + 5°

  9. 外密封圈顏色為紅色。 THE COLOR OF THE OUTER SEALS ARE RED.
